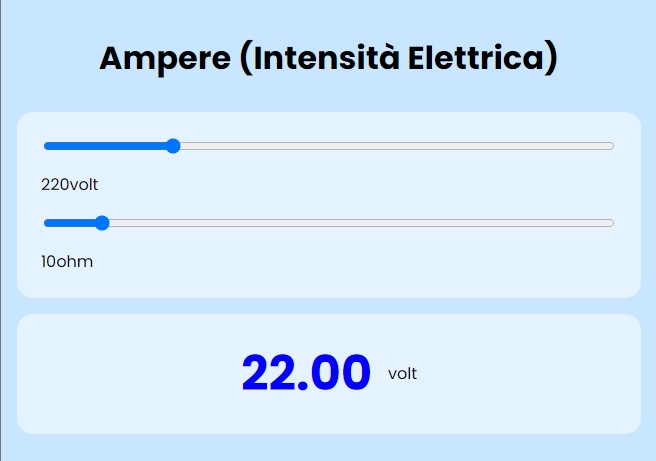

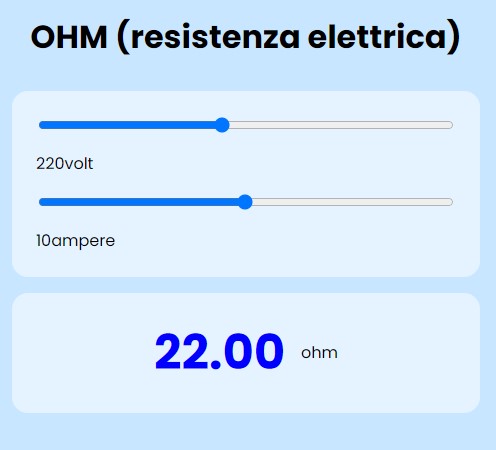

Generatori di Elettricità (legge OHM).

velocita di taglio VOLT (tensione elettrica) velocita mandrino giri al minuto AMPERE (intensità elettrica) velocita mandrino giri al minuto OHM (resistenza elettrica)
ERRORE, RIPROVA!!!
qualcosa è andato storto, riprova!

Vuoi più informazioni?

⚙️ Open Source Web App for CNC, which include 5+ Mechanical Calculators and some GCODE generators!

- funzionalità (meccanicapp):

website: https://meccanicapp.vercel.app

Github: https://github.com/Laaouatni/meccanicAPP

table of contents

Funzionalità MeccanicAPP

1. Generare GCODE automaticamente

esempio GCODE generato da "meccanicapp"

      G90 // programmazione ASSOLUTA
        G54 // Origine Zero Pezzo
        T10 // Utensile
        M6 // Prendere Utensile
        S1592 M3 // Velocità Fresa (ancora da Sviluppare G96/G97)
        G0 X-12 Y-2 Z0 // Spostamento Rapido
        F637 // Avanzamento Fresa (ancora da Sviluppare G94/G95)
        G1 X22 Y-2 Z0 // Spostamento Lineare
        G1 X22 Y-14 Z0 // Spostamento Lineare
        G1 X-12 Y-14 Z0 // Spostamento Lineare
        G1 X-12 Y-14 Z2 // Distanza di Sicurezza 2MM
        G0 X-12 Y-14 Z20 // Ritornare in posizione con una distanza di sicurezza maggiore
        M30 // Spegnimento Programma

come funziona?

clicca il link per vedere come funziona

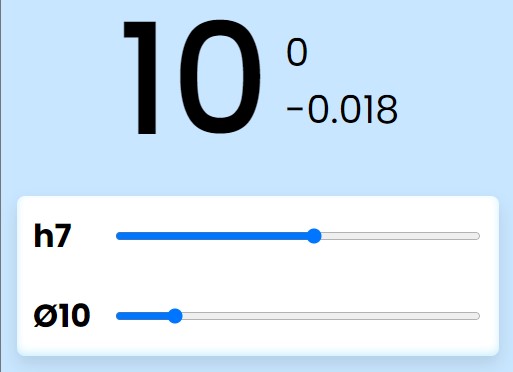

2. Trovare le misure delle tolleranze “h”

esempi:

      {
        max: 0,
        min: -0.018
        }


      {
        max: 0,
        min: -0.004
        }


      {
        max: 0,
        min: -0.250
        }

il risultato è calcolato in diretta:
cioè appena viene modificato un value="" dei <input>, il risultato velocemente in meno di 1 secondo.

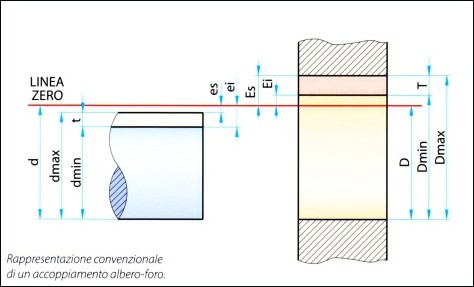

3. Tolleranze Albero-Foro -> quale Tipologia? (Calcolatrice)

esempi:

FORO MAX_FORO MIN_FORO
0.021 0.000
ALBERO max_albero min_albero
0.015 0.010
FORO MAX_FORO MIN_FORO
0.021 0.000
ALBERO max_albero min_albero
0.028 0.015
FORO MAX_FORO MIN_FORO
0.020 0.010
ALBERO max_albero min_albero
0.05 0.000

ecc…,

in modo semplice:
1. inserisci i dati
2. clicca buttone “calcola”

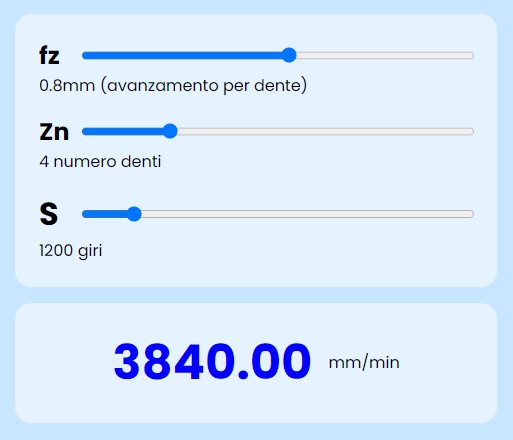

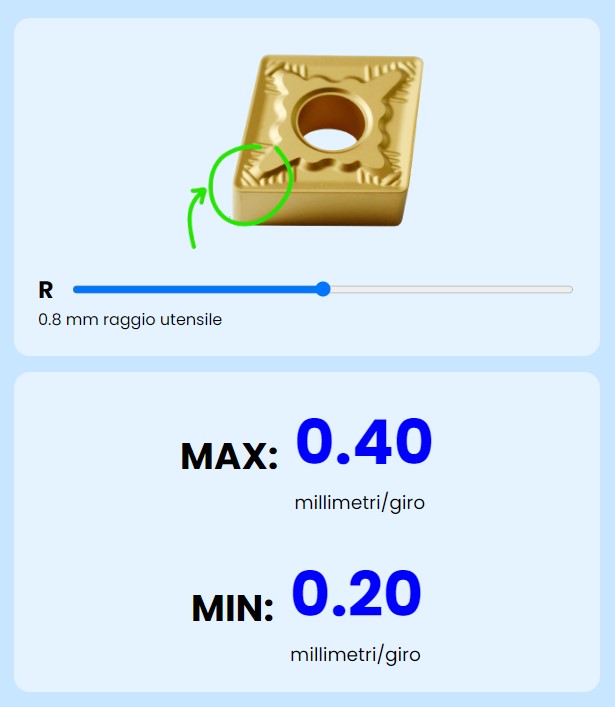

4. Generatore di avanzamento

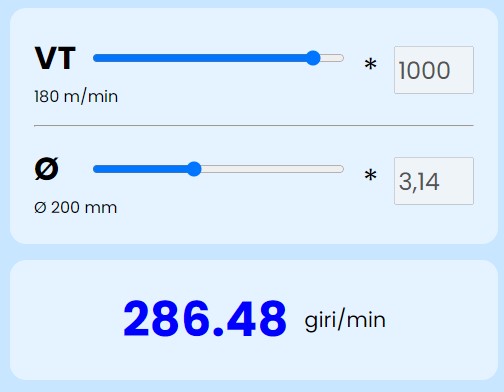

5. velocità rotazione


come funziona?

// salvare i punti precedenti
        function setLastPosVar(x, y, z) {
        previusX = x;
        previusY = y;
        previusZ = z;

        options.previusX = previusX;
        options.previusY = previusY;
        options.previusZ = previusZ;
        }

        function checkSolveXYZ(x, y, z) {
        // se un valore è nullo, verrà scritto 0,
        // altrimenti si scriverà il valore precedente
        x == "" || previusX == "" ? x = 0 : x = previusX;
        y == "" || previusY == "" ? y = 0 : y = previusY;
        z == "" || previusZ == "" ? z = 0 : z = previusZ;

        return { x, y, z };
        }

function G0(x, y, z) {
        // risolvere prima i possibili errori nei parametri
        let XYZ = checkSolveXYZ(x, y, z);

        // inserire la linea di codice
        gcode.push(`G0 X${XYZ.x % 1 == 0 ? XYZ.x : XYZ.x.toFixed(1)} Y${XYZ.y % 1 == 0 ? XYZy : XYZ.y.toFixed(1)}
        Z${XYZ.z % 1 == 0 ? XYZ.z : XYZ.z.toFixed(1)}`);

        // salvare l'ultima posizione
        setLastPosVar(XYZ.x, XYZ.y, XYZ.z);
        }

function G1(x, y, z) {
        // risolvere prima i possibili errori nei parametri
        let XYZ = checkSolveXYZ(x, y, z);

        // inserire la linea di codice
        gcode.push(`G1 X${XYZ.x % 1 == 0 ? XYZ.x : XYZ.x.toFixed(1)} Y${XYZ.y % 1 == 0 ? XYZy : XYZ.y.toFixed(1)}
        Z${XYZ.z % 1 == 0 ? XYZ.z : XYZ.z.toFixed(1)}`);

        // salvare l'ultima posizione
        setLastPosVar(XYZ.x, XYZ.y, XYZ.z);
        }

function spianaturaGenerator(options) {
        let isDestra = false; // iniziare da sinistra

        // calcolare il numero di spianatura necessarie
        let lineeY_totali = Math.floor(options.Y0 / options.diamPercMisura);

        // Altezza da spianare
        let lineeZ_totali = options.Z0;


        for (...) { // cliclo ripetizione Z spianatura
        // G54 punto di origine X (coordinata)
        let startPointX = 0 - (options.D / 2) - 2;
        // G54 punto di origine Y (coordinata)
        let startPointY = (options.D / 2) - options.diamPercMisura;

        previusZ = lineeZ_completed; // numero Z spianture mancanti da eseguire

        G0(startPointX, startPointY, previusZ); // distanza di sicurezza

        for (...) { // cliclo ripetizione Y spianatura
        if (lineeY_completed == 1) {
        // inserimento di F nel programma
        gcode.push(`F${options.feed}`);
        }

        // se utensile è a destra si mouverà a sinistra
        // se utensile è a sinistra si mouverà a destra
        isDestra ? GtoSinistra() : GtoDestra();

        if (lineeY_completed == lineeY_totali) {
        lastGspianatura(options, isDestra);
        }
        }
        }

        // funzione per andare a destra
        function GtoDestra(options) {
        G1(options.X0 + 2, "", ""); // X è uguale a "lunghezza_totale +2mm"
        isDestra = true; // siamo a destra attualmente, dopo lalavorazione G1
        GtoDown(); // andare sotto
        }

        // funzione per andare a sinistra
        function GtoSinistra() {
        G1(0 - 2, "", ""); // 2mm fouri a sinistra (0 = punto origine)
        isDestra = false; // siamo a sinistra attualmente, dopo lalavorazione G1
        GtoDown(); // andare sotto
        }

        // funzione per andare giù del 60%
        function GtoDown() {
        G1("", previusY - diamPercMisura, ""); // andiamo sotto del 60%
        }

        // ultima passata, con sicurezza
        function lastGspianatura(options, isDestra) {
        let formulaDestra = options.X0 + (options.diametro / 2) + 2;
        let formulaSinistra = 0 - (options.diametro / 2) - 2;

        if (isDestra) {
        // VAI A SINISTRA
        G1(formulaSinistra, "", "");
        Zsicurezza();
        isDestra = false;
        } else {
        // VAI A DESTRA
        G1(formulaDestra, "", "");
        Zsicurezza();
        isDestra = true;
        }

        // distanza di sicurezza in Z
        function Zsicurezza(isDestra) {
        G1("", "", previusZ + 2);
        G0("", "", 0 + 20);
        }
        }
        }
// inserire codice sullo schermo
        function displayGcode(options, pezzoGrezzo) {
        document.querySelector("#output-gcode").textContent = "";
        let gcodeArray = createGcodeProgram(options, pezzoGrezzo); // array completo contutti i codici generati

        // animazione per ognuna linea di codice
        gcodeArray.forEach((Gline, index) => {
        setTimeout(() => {
        addLine(Gline, index, gcodeArray) // aggiungere una linea di codice generatada un'array
        }, index * 1000 / 30); // 1 secondo diviso per numero volte che vogliamo
        });
        }

function addLine(Gline, index, gcodeArray) {
        ...

        GnumLine.textContent = `N${index + 1}`; // numero linea

        ...
        }
